ERW-Rohrmühle Andere Modell
| Modell | Durchmesserbereich | Rohrdicke | Liniegeschwindigkeit ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2MM | 120 |
| HG32 | 10 bis 32 MM | 1.4-1,5 mm | 120 |
| HG50 | 16 bis 76MM | 0.7-2.5MM | 30 bis 120 |
| HG76 | 25 bis 76MM | 1-4MM | 30 bis 100 |
| HG89 | 32 bis 89MM | 1-4,5 mm | 30 bis 80 |
| HG114 | 45 bis 114MM | 1.5-5.0MM | 30 bis 60 |
| HG165 | 60-165MM | 3-7MM | 30 bis 50 |
| HG219 | 114-219MM | 4 bis 8 mm | 20 bis 40 |
| HG273 | 114-273MM | 4 bis 10 mm | 15 bis 30 |
| HG325 | 165-325MM | 4 bis 10 mm | 10 bis 30 |
| HG426 | 165-426MM | 4 bis 12,7 mm | 8 bis 25 |
| HG508 | 219 bis 508MM | 4 bis 16 mm | 8 bis 20
|
Zusammenfassung

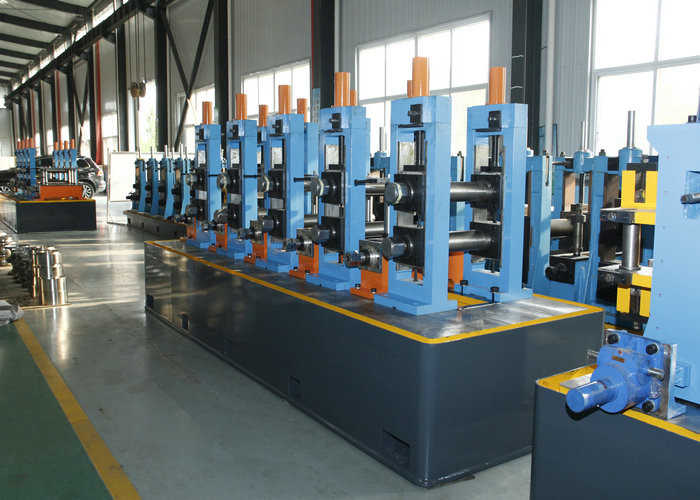

Diese Ausrüstung wird speziell für die Herstellung von Φ20-Φ80mm, δ1-4,0mm Hochfrequenz-geraden, geschweißten Rohren und entsprechenden quadratischen Rohren (17*17-62*62mm,1.2-3.0mm). Die Ausrüstung ist von der Entwicklung bis zur festgelegten Schnittsäge. Die Rollgeschwindigkeit kann je nach geeignetem Bereich des Rohrdurchmessers und der Wandstärke variieren.
A. Anwendbares Material
1 Rohstoff: Kohlenstoffarmer Stahl,
2 Stahlstreifenstärke: 1,0 bis 3,5 mm
3 Die Breite des Stahlstreifens: 60-240 mm
4 I.D. von Stahlspule: Φ450-Φ550mm
5 O.D. aus Stahlspule: Φ800-Φ1200mm
6 Höchstgewicht der Spule: 2500 kg
B. Abmessungsbereich der Stahlrohrverarbeitung
1 O.D. Rohr: Φ20-Φ80 mm
2 Wandstärke: 1,0 bis 3,5 mm (Quadratrohr:1.2-3.0 mm)
3 Länge: 4-8 m
4 Fräsgeschwindigkeit: 60-70 m/min
5 Leistung der Hochfrequenzgeräte: 250 KW (Festkörper)
6 Spannung: 380 V/440 V, 50 Hz
C.Hauptbestandteile
1 Entwickler: 1 Satz
2 Scheren und Schweißen: 1 Satz
3 Akkumulator: 1 Satz
4 Formen, Schweißen und Vergrößern: 1 Set
5 Computergesteuerte Spürsäge: 1 Satz
6 Auslauftisch: 1 Satz
7 Festkörper-Hochfrequenzschweißer: 1 Satz
