Präzisionsrohrwerk für 25-76mm Rohre mit Hochfrequenzschweißen

Name: Präzisionsrohrwerk für 25-76mm Rohre mit Hochfrequenzschweißen
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Hebei
Markenname:	Tengtian
Zertifizierung:	CE,ISO9001,BV
Modellnummer:	HG60

Einzelheiten

Herkunftsort:

Hebei

Markenname:

Tengtian

Zertifizierung:

CE,ISO9001,BV

Modellnummer:

HG60

Product name:

Precision Tube Mill High Speed TIG Welded Tube Mill , Industrial Pipe Milling Machine

Material:

HRC,CRC,Galvanised Steel

Pipe diamete:

25-76mm

Welding Type:

High Frequency Welding

Pipe shape:

Round,square,rectangular

Adjustment type:

By turbine worm

Keywords:

Precision Tube Mill

Hervorheben:

High Light

Hervorheben:

Rohr-Fräsmaschine

industrielle Rohrmühlen

Handelsinformationen

Min Bestellmenge:

1 Satz

Preis:

$100000 to $1 million

Verpackung Informationen:

Wasserdichte und seetaugliche Verpackung des Exports.

Lieferzeit:

70 Arbeitstage/Jahr

Zahlungsbedingungen:

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit:

35 Sätze

Produktbeschreibung

Präzisionsrohrwerk Hochgeschwindigkeits-WIG-geschweißtes Rohrwerk

Industrielle Rohrmaschine

Produktspezifikationen

Material	HRC, CRC, verzinkter Stahl
Rohrdurchmesser	25-76 mm
Schweißart	Hochfrequenzschweißen
Rohrform	Rund, Quadratisch, Rechteckig
Einstellungsart	Durch Turbinenwurm

Hochgeschwindigkeits-MS-Rohrherstellungsmaschinen

Vollautomatisches hochpräzises ERW-Rohrwerk

Das HG273-Werk wird zur Herstellung von Rundrohren von Φ114mm-Φ273mm mit einer Dicke von 4,0mm-10mm aus kaltgewalzten und warmgewalzten Bandstahl verwendet. Der Prozess umfasst das Formen von ungeschlossenen rohrförmigen Rohlingen mit anschließendem Schweißen zu Rohren, Kantenwärmung über einen Festkörper-Hochfrequenzschweißer, Längsnahtschweißen in Walzen der Rohrschweißmaschine, Kühlen, Kalibrieren/Formen und On-Stream-Schneiden des endlosen Rohrs in gemessene Längen.

Wichtige Präzisionsmerkmale

Zwischen den Walzen der Ebene: 0,01 mm
Zwischen Rahmen und Schieber-Spiel: ≤0,02 mm
Vertikaler Grad des Rahmens: ≤0,05 mm
Parallelitätsgrad jedes Rahmens: ≤0,1 mm
Fehler bei Rohrdurchmesser und Rundheit: ≤0,08 mm

Produktionsprozess

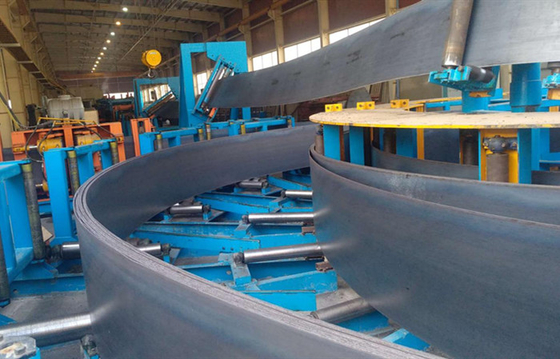

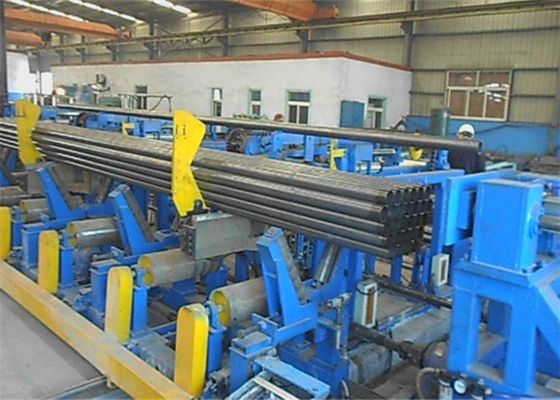

Material (Stahlband) → Abhaspelvorrichtung → Schere und Schweißer → Horizontaler (oder Käfig-)Akkumulator → Formwerk → HF-Festkörperschweißer → Kalibrierwerk → Grobrichten (Turkey Head) → Trennmaschine → Auslauftisch

Grundparameter

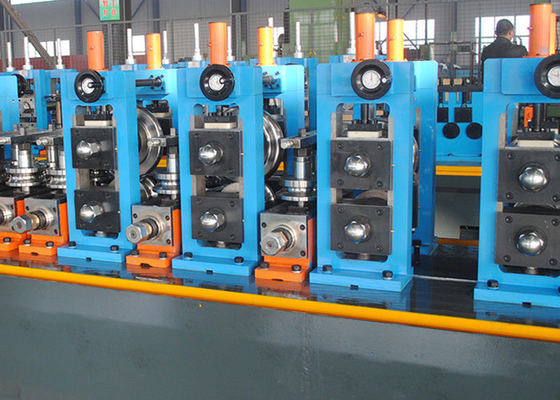

Ständer des Formwerks	7
Ständer des Kalibrierwerks	5
Wellenmaterial	40Cr
Rundrohrdurchmesser	19-76mm
Rundrohrdicke	1,5-3,0 mm
Quadratrohrgröße	15×15-60×60mm
Quadratrohrdicke	1,5-2,0 mm

Wir können die Maschine nach Kundenanforderungen konstruieren.

ERW-Rohrwerk-Modelle

Modell	Durchmesserbereich	Rohrdicke	Liniengeschwindigkeit (m/min)
HG20	8-25,4 mm	0,3-1,2 mm	120
HG32	10-32 mm	1,4-1,5 mm	120
HG50	16-76 mm	0,7-2,5 mm	30-120
HG76	25-76 mm	1-4 mm	30-100
HG89	32-89 mm	1-4,5 mm	30-80
HG114	45-114 mm	1,5-5,0 mm	30-60
HG165	60-165 mm	3-7 mm	30-50
HG219	114-219 mm	4-8 mm	20-40
HG273	114-273 mm	4-10 mm	15-30
HG325	165-325 mm	4-10 mm	10-30
HG426	165-426 mm	4-12,7 mm	8-25
HG508	219-508 mm	4-16 mm	8-20
