Hochgeschwindigkeit Max 120m / min Kohlenstoffstahl Spulen Schneidmaschine

Hochgeschwindigkeit Max 120m / min Kohlenstoffstahl Spulen Schneidmaschine

I. Maschine zum Schneiden von Stahlspulen

Die Stahlspulen-Schneidmaschine wird verwendet, um die Spulenplatte zu entspulen und auszubreiten, die Stahlplatte durch eine Drehschereinheit zu schneiden, dann die Platte durch einen Rückschub zu zurückschieben und schließlich die Spulen zu verpacken.

1) Spulenmaterial: kalt/heißgewalztes Stahl

2) Spulenstärke: 0,6 bis 3,0 mm;

3) Spulenbreite: 500 bis 1212 mm

4) Spulen-ID: Φ508 bis Φ760 mm

5) Spulen-OD: Φ1000 bis Φ1600 mm

6) Höchstgewicht der Spule: 18 MT

2. Stahlspulen schneidende Maschine Prozess

Loading coil — uncoiler — straightening head & pinching & leveling machine — hydraulic shearing machine — vertical roll— rotary slitting machine — scrap winder — accumulator — tension device — recoiling machine — discharging car

Anmerkung:

Alle oben genannten Arbeiter sollten an der Installation der Schneidleitung während der Installation und Fehlerbehebung teilnehmen,weil unser Ingenieur sie darin trainieren konnte, wie sie ihre Maschine bedienen und kennen, während sie installieren.

3.Maschine zum Schneiden von StahlspuleMachtVersorgung erforderlich:

Motoren der Linie ohne optionale Maschinen: 260 kW

6. Installation zur Benutzerreferenz.

(Weitere Angaben zur Größe der Anlage sieheLayout-Zeichnung):

1) Geschätzte Fläche für die Maschinen:21 m × 9,5 m ((L × W))

2) Die Zeichnung der Linienbasis wird vom Hersteller bereitgestellt, und der Benutzer sollte die verfügbare Grundlage nach der Zeichnung bauen.

3) 20 Tonnen leistungsfähige Lifter / 1 Einheit

4) Stromversorgung erforderlich:

Motoren der Linie: 260 kW

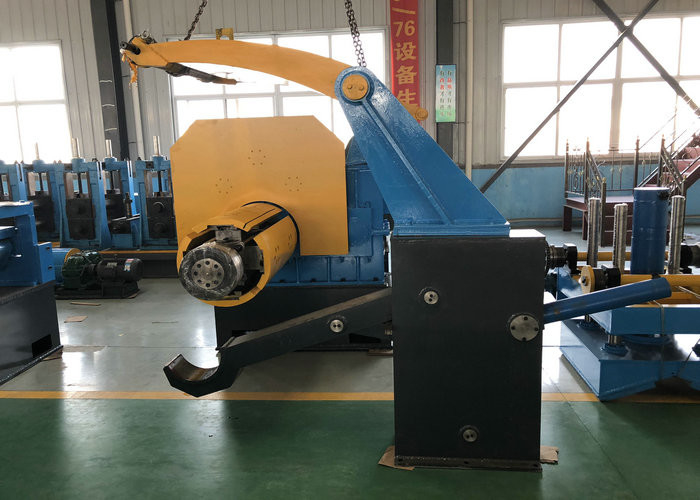

3. Stahlspulen schneidende Maschine detaillierte Maschinen FOTOS
