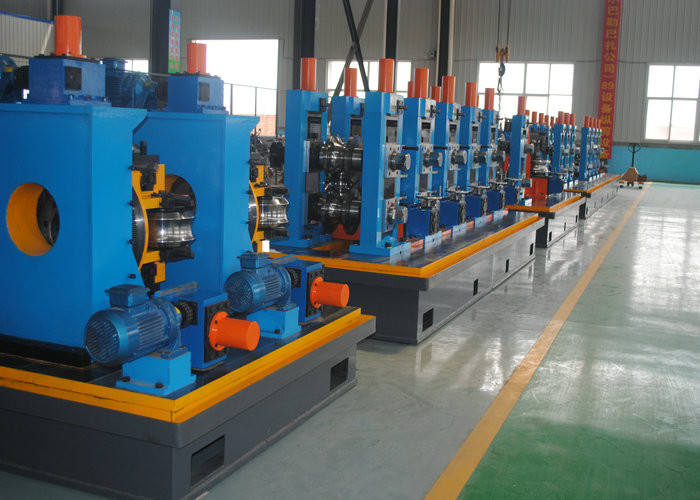

0.8 - 3,0 mm Dicke ERW Rohrmühlenleitung Anpassung durch Turbinenwurm
Produktspezifikationen
| Eigenschaft |
Wert |
| Produktbezeichnung |
0.8 - 3,0 mm Dicke ERW Rohrmühlenleitung Anpassung durch Turbinenwurm |
| Wurmverstärkung |
Max. 80 m/min |
| Schnittsäge |
Spannungssäge |
| Rohrdurchmesser |
21 - 63 mm |
| Max. Dicke für Quadratrohr |
0.8-3.0 mm |
Beschreibung des Produkts
Maschinen zur Herstellung von Schweißrohren mit hoher Frequenz
Die erste zweijährige kostenlose Garantie der Industrie, Qualitätssicherung
Überzeugung der internationalen Norm IS09001:2000
Eine Hochfrequenzschweißrohrmaschine ist eine gerade Schweißrohrmaschine, die sich in ihrer Schweißmethode von anderen Rohrmaschinen unterscheidet.Es benutzt einen Hochfrequenz-Widerstandswirbel, um die Rohrkante zu erhitzen und zu schmelzen.Aufgrund seiner schnellen Schweißgeschwindigkeit,Hochfrequenzgeschweißte Rohrmaschinen sind immer beliebter für die Herstellung verschiedener Rohre, einschließlich Ölrohre und Erdgasrohre.
ERW Schweißröhrenmühle/Rohrmaschine
Diese Ausrüstung ist speziell für die Herstellung von Φ25-Φ76mm, δ1,5-2,5mm Edelstahl-Rechteißschweißrohren ausgelegt.mit einer Länge von mehr als 20 cm, jedoch nicht mehr als 30 cmDie Hauptmaschine umfaßt Form-, Schweiß-, Größen- und Geräte zur Geradigung.mit einer Rollgeschwindigkeit, die für Rohrdurchmesser und Wandstärke in geeigneten Bereichen eingestellt werden kann.
Anwendbares Material
- Material:Streifen aus SUS302 rostfreiem Stahl
- Stärke des Stahlstreifens: 1,5-2,5 mm (gemäß GB708-88)
- Breite des Stahlstreifens: 80-240 mm (± 0,2 mm)
- Identifizierung der Stahlspule: Φ450-Φ550mm
- O.D. der Stahlspule: Φ800-Φ1500mm
- Maximalgewicht der Spule: 2500 kg
Abmessungsbereich von Stahlrohren
- O.D.: Φ25-Φ76mm
- Wandstärke: 1,5-2,5 mm (Quadrat- und Rechteckrohr ≤ 2,0 mm)
- Länge: 4-8 m
Produktprozessfluss
Raw material (steel coil) → uncoiling → shearing and end welding → non-power leveling → mill-forming → TIG welding → polishing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → run-out table
Beschreibung der Schweißrohrmaschine
Die geschweißte Rohrmachmaschine ebnet den festen Streifen nach dem Schneiden und füttert ihn in die Formmaschine.schmilzt die Streifenkante durch Hochfrequenzstrom, und drückt/schweißt das Rohr, das mit einer Druckrolle geschlossen ist.SchweißrohrmaschineDie Kommission hat die Kommission aufgefordert,
Technischer Prozess
Rohrmühle für ERW andere Modelle
| Modell |
Durchmesserbereich |
Rohrdicke |
Liniegeschwindigkeit (m/min) |
| HG20 |
8-25,4MM |
0.3-1.2MM |
120 |
| HG32 |
10 bis 32 MM |
1.4-1,5 mm |
120 |
| HG50 |
16 bis 76MM |
0.7-2.5MM |
30 bis 120 |
| HG76 |
25 bis 76MM |
1-4MM |
30 bis 100 |
| HG89 |
32 bis 89MM |
1-4,5 mm |
30 bis 80 |
| HG114 |
45 bis 114MM |
1.5-5.0MM |
30 bis 60 |
| HG165 |
60-165MM |
3-7 mm |
30 bis 50 |
| HG219 |
114-219MM |
4 bis 8 mm |
20 bis 40 |
| HG273 |
114-273MM |
4 bis 10 mm |
15 bis 30 |
| HG325 |
165-325MM |
4 bis 10 mm |
10 bis 30 |
| HG426 |
165-426MM |
4 bis 12,7 mm |
8 bis 25 |
| HG508 |
219 bis 508MM |
4 bis 16 mm |
8 bis 20 |
