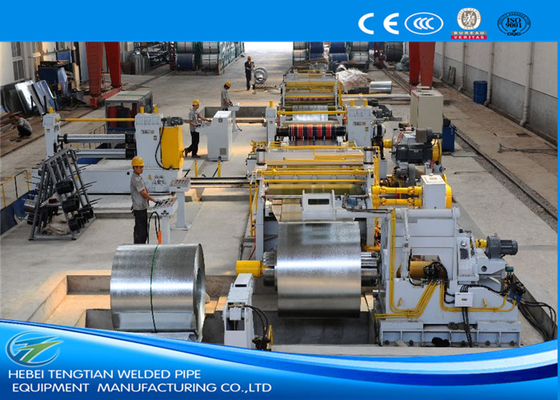

Automatische Hochpräzisionsmaschine zum Schneiden von Metallen aus Stahl/Windemaschine zum Schneiden von Spulen
Profil der Schneidmaschine:
Schneidmaschine, hauptsächlich aus Entwickler, Zuführer, Schneidmaschine und Rückschleifer.seine Funktion besteht darin, eine breite Spirale auf angegebene Breite Streifen Spirale zusammen mit der Längenrichtung, die für das Fräsen verwendet werden kann, zu schneiden,Schweißen von Rohren, Kaltbiegen, Stempeln als Schiefer. Gleichzeitig kann das Wechseln von verschiedenen Materialblättern verschiedene Metallspulen schneiden.
Produktprozess:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Maschinen zum Schneiden von Metall und Stahl:
- Es beschränkt sich darauf, relativ dünne Metallmaterialien zu schneiden und dann für eine einfache Verwendung in schmale Streifen zu schneiden.
- Es kann sowohl Eisen- als auch Nichteisenmetalle betreffen.
- Im Allgemeinen ist ein hochwertiges Produktionswerkzeug erforderlich, um eine gleichbleibende Qualität bei der Kontrolle der Metallbreite zu gewährleisten.
- Durch die Anpassung des Abstands und die Anpassung der Schnittfläche kann eine kleine dünne Spirale hergestellt werden.
Zu den drei entscheidenden Determinanten der Schneidmaschine gehören:
•Die Werkstückdicke
•Welche Art von Material geschnitten werden soll, wenn zum Beispiel Edelstahl, müssen wir eine spezielle Material-Schnittklinge verwenden.
•Die Toleranzen, die während des Schneidens einzuhalten sind.
Jetzt haben wir auch eine ganz einfache Schneidmaschine, die man manuell arbeiten lassen muss.
Der Preis für diese Maschine ist ziemlich günstig.
Spezifikation
|
1.Rohstoffe (falls das Material
Edelstahl, bitte im Voraus mitteilen)
|
1) Material: Kohlenstoffstahl und andere
2) Die Materialdicke:0.4mm-6mm.
Breite: 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 30 mm.
40mm, 50mm, 60mm
4),Eingangsbreite: 600-1600 mm
|
| 2. Arbeitsprozess |
Entwickler ---- Abflachen und Schneiden ---- Schneiden ---- Abflachen und Sammeln |

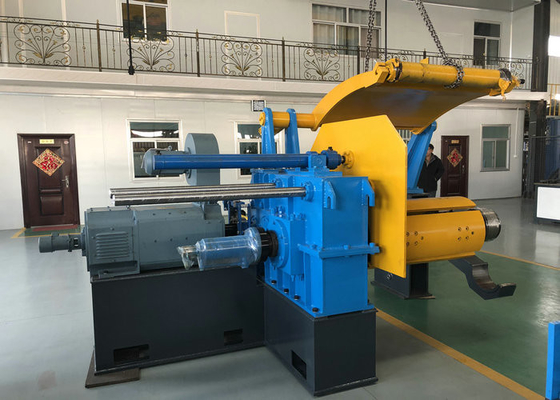

| 3.Hydraulischer Decoiler mit Auto |
1) Die innere Größe: 450-610 mm
2) Die maximale Breite: 1600 mm
Die Kapazität: 15 t 20 t oder mehr |
| 4. Flach- und Schneidsystem |
1) 2 Wellen für die Zuführung der Spirale 9 Wellen für die Abflachung
2) Flachmaterial: 42CrMo mit einer Wärmebehandlung von 50-52.
3) hydraulische Anlage.
4) Schneidbreite: 600 mm bis 1220 mm.
5);das Material der Klingenform:Gr12MoV
6) Leistung: 22 kW Motor mit ZQ650 Reduktor
|

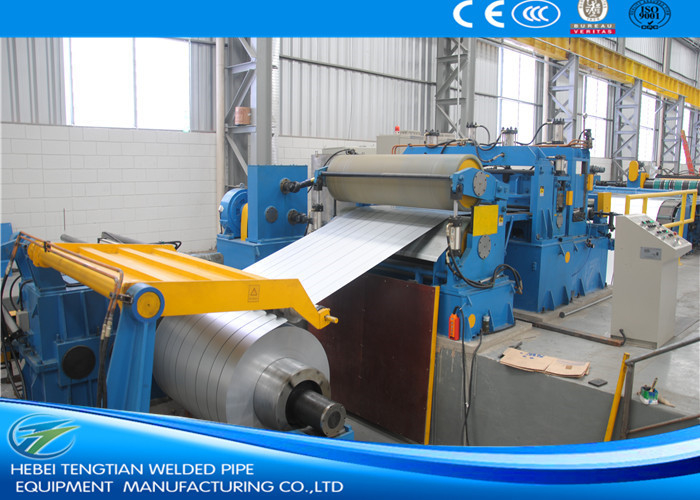

| 5.Schneidendes System |
1) Der Breitengrenzbereich: 200-1300 mm
2) Die Edelsteine der Breite: ± 1 mm
3) Geschwindigkeit des Schneidens:25 m/min
4) Die Breite kann geändert werden.
5) Material des Schneidens: Cr12MoV. Härte
mit einer Schneidklinge:HRC 5860.
6) Schneiden: 2 bis 3 mm 6 Linien.
7) Anzahl der Klingen: 10 Sätze.
8) Breite des Seitenschrottes: 3-15 mm
9)Edelsteine aus Seitenschrott: ± 0,5 mm
10) Menge des Seitenschrottes: 2 Streifen
11. Schnittbaum:
12) Schneidleistung: 37 kW, 1000 r/min, mit ZQ750 Reduktor.
|
| 6. Steuerungssystem |
1) Bildschirm:3.2 Zoll Knopfbildschirm
2) PLC:Delta
|

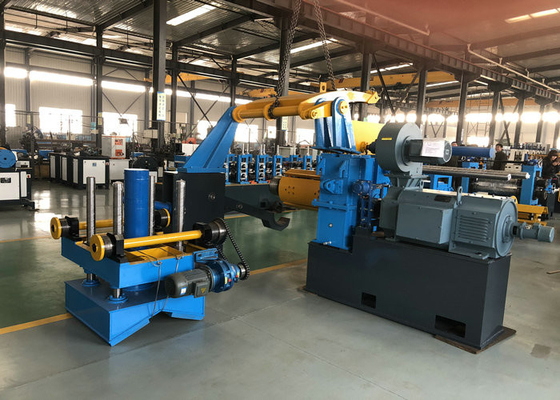

| 7. Elektrische Sammlermaschine mit Auto |
1) Innenmaterial: 550 bis 650 mm
2) Maximale Spulenbreite: 1500 mm
3) Tragfähigkeit: 5 T
4) Automatische Entspannung oder Sammlung
5) Leistung: 22 kW
|
Dieses Modell ist nur für Sie Referenz, die Produktpalette und Dicke ist einstellbar, wir haben uns selbst Ingenieur-Team, kann die Maschine nach dem Kunden spezielle Anforderung entwerfen.
Unsere Dienstleistungen
1) Wir schicken den Ingenieur für die Installation und Ausbildung Ihrer Arbeiter, wie diese Maschine richtig zu bedienen.
2) Garantie Team
Einjährige Qualitätsgarantie, lebenslange Reparaturgarantie.Nach Ablauf der Qualitätsgarantie, werden nur die Kosten für Ersatzteile berechnet.
3) Wir erbringen den Vor- und Nachverkauf.
Vorverkaufsservice: Werkstattentwurf und Produktionsentwurf
Nachverkaufsservice: Installation und Ausbildung sowie der Fachingenieur für die Arbeit.
4) Wir können auch den Ingenieur für Sie serval Monate oder 1 Jahr arbeiten. Der Ingenieur wird Ihnen helfen, die Ausgabe zu verbessern, die Abfälle zu reduzieren und die Kosten zu senken.
5) Wir liefern den Vorverkaufsservice-Design für das gesamte Projekt für die Herstellung von Rohren aus Edelstahl/Kohlenstoffstahl.
6Wir übernehmen die Verladung und den Versand.
