Stahlrohr-Fertigungsstraße
>
Vollautomatische Stahlrohr-Produktionslinie, die den Rohrdurchmesser von 63 mm direkt formt

Vollautomatische Stahlrohr-Produktionslinie, die den Rohrdurchmesser von 63 mm direkt formt

Product Details:
Herkunftsort: Hebei
Markenname: Tengtian
Zertifizierung: CE, ISO9001, BV
Modellnummer: HG50
Detail Information
Herkunftsort:
Hebei
Markenname:
Tengtian
Zertifizierung:
CE, ISO9001, BV
Modellnummer:
HG50
Name der Mühle:
Vollautomatische Stahlrohr-Produktionslinie, die den Rohrdurchmesser von 63 mm direkt formt
Formmethode:
FFX-Formtechnik und direktes Formen
Fahrgeschwindigkeit:
Max.100 m/min
Rohr-Form:
Rund, quadratisch u. rechteckig
Rohrdurchmesser:
21 - 63mm
Max.Thickness für rundes Rohr:
0.7 - 3,0 mm
Schweißart:
Hochfrequenzschweißen
Schnitt der Säge:
Frässägen
Quadratpipe:
20*20 - 50*50 mm
Farbe:
Blau
Hervorheben:

High Light

Hervorheben:

erw Röhrenwerklinie

,

Stahlröhrenwerk

Trading Information
Min Bestellmenge:
1 Satz
Preis:
$100000 to $1 million
Verpackung Informationen:
Wasserdichte und seetaugliche Verpackung des Exports.
Lieferzeit:
2,5 Monate
Zahlungsbedingungen:
L / C, T / T
Versorgungsmaterial-Fähigkeit:
50 Sätze/Jahr
Product Description

Vollautomatische Stahlrohr-Produktionslinie, die den Rohrdurchmesser von 63 mm direkt formt

HG50 Hochpräzisions-Full-Automatik-Produktionslinie für Stahlrohrewird zur Herstellung von geschweißten Stahlrohren von Φ21mm-Φ63mm mit einer Wandstärke von 0,7mm-3,0mm verwendet, kann Quadratrohr 20*20 - 50*50mm produzieren.

Nachdem wir die fortschrittliche Rohrherstellungstechnologie aus dem Ausland und im Inland absorbiert hatten,Wir haben eine innovative Produktionslinie entwickelt und jede einzelne Einheit der Produktionslinie ist nicht nur wirtschaftlich, sondern auch praktisch..

Kurze Einführung in die ERW-Rohr- und Rohrfabrik

  • Die ERW-Rohr- und Rohrmühle ist eine Maschinenreihe, die Längsschweißrohre und Rohre mit Stahlstreifen einer bestimmten Breite herstellt.
  • Er beginnt damit, die geschnittenen Stahlspule zu Stahlstreifen zu entspulen und zu flach zu machen.
  • Die flachen Stahlstreifen werden dann in die Formmaschine eingesetzt und das Rollen-Tolling in der Maschine rollt den Streifen in eine runde Rohrform.
  • Die gewalzten Streifen werden dann in die Schweißbox geschickt, wo das Rohr mit einem Hochfrequenz-Festschweißgerät geschweißt wird.
  • Die geschweißten Rohre werden in einer Größenmaschine nach der erwarteten Form oder Größe geformt und schließlich in die gewünschte Länge geschnitten und gebündelt.

Produktvorteil:

  1. Hohe Präzision
    Zwischen Level-Rollersprüngen 0.01,zwischen Rahmen und Gleitweite ≤ 0.02, Rahmen vertikaler Grad ≤0.05, jeder Parallelgrad des Rahmens ≤ 0.1Durchmesser und Rundheitsfehler von Stahlrohren ≤ 0.08
  2. Japanische Technologie nutzen, um ausländische Kunden, die die hohe Genauigkeit benötigen, zu befriedigen
  3. Planbare Verwendung der Wurm-Gang und Wurm Anpassung, die Anpassung Präzision ist hoch, Energie genau
  4. Die Schraubnarbe kann 3D-Anpassung angepasst werden, Schrauber kann entlang des Stahlkreises ± 20 ° Drehung.
  5. Rund wird quadratisch ist türkischer Kopf Schub quadratisch, kann das Schimmelgewicht reduzieren, bilden stabile, einheitliche R-Winkel.
  6. Steigern Sie die Welle, erhöhen Sie den Nylon-Dämpferblock, reduzieren Sie den Aufprall auf die Welle und das Lager.

Herstellungsprozess

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Spezifikationen:

1. Rohstoff

1 Materialverwendung Warm- oder kaltgewalzte Stahlstreifen, galvanisierte Stahlstreifen
2 Materialqualität Kohlenstoffarme Stahl, Leichtmetallstahl: δs≤345Mpa
3 Identifizierung der Stahlstreifen Φ508-Φ610 mm
4 OD der Stahlstreifen Φ800-Φ2000 mm
5 Gewicht der Wicklung Max.2000 kg

2. Produktionsbereich:

Rundrohr 21 - 63mm Stärke: 0,7-3,0 mm
Quadratpipe 20*20 - 50*50 mm Stärke: 0,7-2,0 mm
Rechteckige Rohre 20*30 - 80*40 mm Stärke: 0,7-2,0 mm

3H.F. Welder:GGP200Kw Hochfrequenzschweißer für Festkörper

4Linie Geschwindigkeit:Max.100 m/min

5. Rohrlänge: 6-12 m

6- Schnittgenauigkeit:±3 mm

7.Elektrische installierte Leistung:ca. 400 kW

8. Größe der gesamten Linie:etwa 50x5m

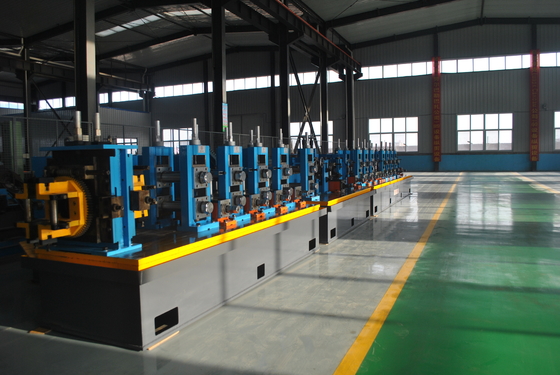

Vollautomatische Stahlrohr-Produktionslinie, die den Rohrdurchmesser von 63 mm direkt formt 0

Als CE & ISO9001:2008 zertifizierter Rohrmaschinenhersteller und -lieferant in China.Morrcco, Kasachstan, Usbekistan, Tadschikistan, Syrien, Iran, Irak, Mexiko, Sri Lanka, Pakistan, Thailand, Vietnam und andere über 30 Länder.


Wenn Sie Interesse haben, zögern Sie nicht, wir helfen Ihnen gerne.

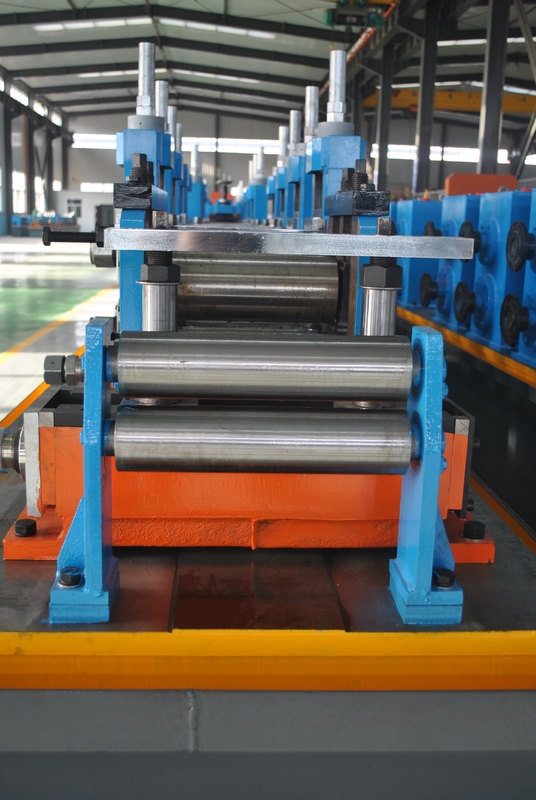

Vollautomatische Stahlrohr-Produktionslinie, die den Rohrdurchmesser von 63 mm direkt formt 1
