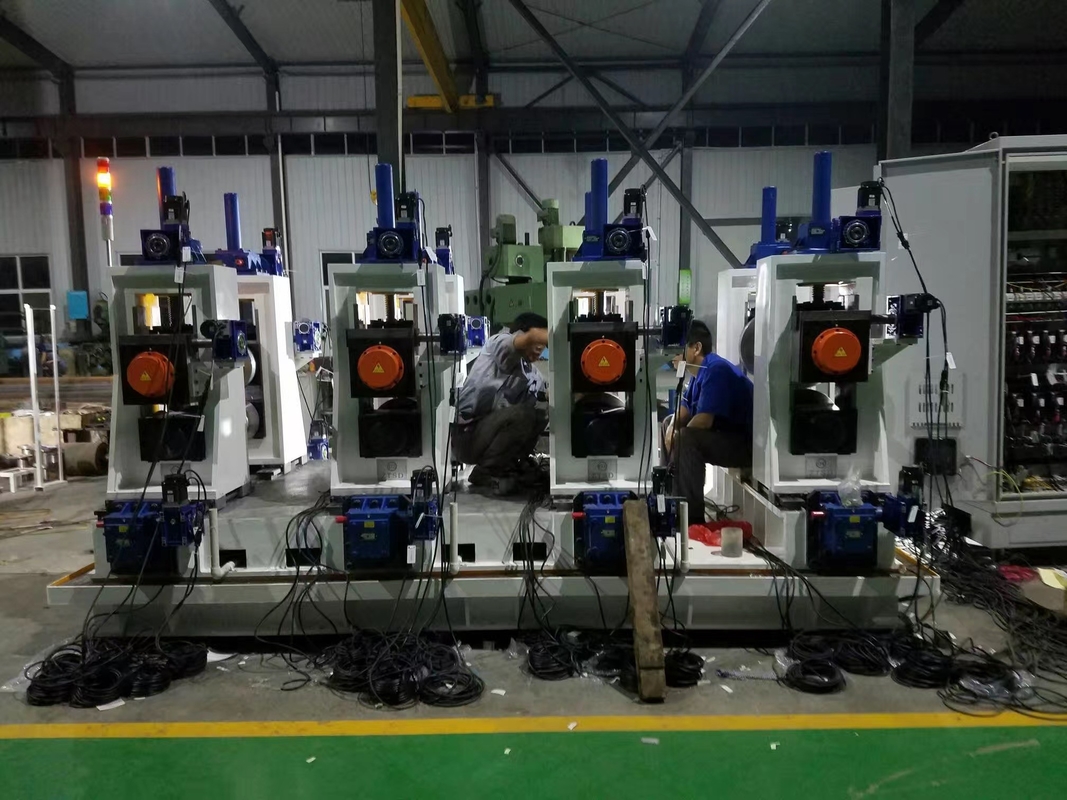

Verzinkte Stahlrohrfreismaschine 100 m / Min Mühlgeschwindigkeit Quadratrohrmühle

Verzinkte Stahlrohrfreismaschine 100 m / Min Mühlgeschwindigkeit Quadratrohrmühle

Herstellungsprozess

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Spezifikationen:

Rohstoffe:Niedrigkohlenstoffstahl und Niedriglegierungsstahl für Bauarbeiten,σb≤580Mpa σs≤380Mpa
Stahlstreifenbreite:320-800 mm
Stahlstreifenstärke:30,0-12,7 mm
Stahlstreifen mit innerem Durchmesser:φ480-580 mm
Außendurchmesser von Stahlstreifen:φ800-1800 mm
Gewicht der Stahlspule (max):12 t
Rohstoffe für die Stahlqualität:Q195-Q345,SPHC
Normen für die Qualität von Rohstoffen■Hauptsächlich in GB-Normen, Teile mit JIS,DIN
Ausführungsnummer::5.0 mm,Stärke 1,5 mm
Hauptproduktspezifikationen
Quadratische Rohre 80×80?? 200×200 ((jede Größe in diesem Bereich)
Rechteckig 80×120-120×280 (jede Größe in diesem Bereich),Rechteckrohr alle übernehmen vertikale Formart
Wanddicke:3.0-12.7 mm
Länge:4-12 m
Einheitszufuhrrichtung:Links oder rechts (gerichtet auf die Betriebsseite)
Höhe der Rolllinie:+900 mm
Formgeschwindigkeit:10-40 m/min
Hauptmotor:Frequenzumrechnungsmotor 22KW × 2 Stellzeiten pro

Beschreibung der Ausrüstung

80x80mm Vollautomatik Hochpräzisions-Rohrmaschine mit 4,0mm Dicke
ist die ersteVollautomatische RohrherstellungMaschine in ChinaUm den Anforderungen des internationalen Marktes gerecht zu werden, entwickelte unser Unternehmen LW-Serie-Einheit kombiniert mit FF Formtechnologie, die automatische quadratische und rechteckige Rohrgeräte.Die Rohrherstellung Maschine kann eine bestimmte Spezifikation der Öffnung kalt biegen Stahl produzierenDie Stahlmaschine wird verwendet, um die Stahlröhren zu schneiden, die Schnitthöhe abzuschneiden, glatt,ohne Bursche, mit hoher Präzision zu skalieren.

Die Hauptmerkmale der Rohrmaschine

1. In einer sehr kurzen Zeit, um die Einstellung der Walze zu beenden
2. die verschiedenen Spezifikationen des Rohres produzieren, müssen nur angepasst werden
3. Verringerung der Zahl der Arbeitnehmer, Verringerung der Arbeitskosten
4. die Lebensdauer der Geräte zu verbessern.
5Die Maschine kann selbst repariert werden.

Schweißrohrmaschine besteht aus folgenden Teilen:

1- Formierte Teile: Sie besteht aus sieben Rahmen mit horizontalen Rollenständen, vier Holzkrümmungsständen, vier vertikalen Rollenständen und einem Fütterungsständen
2- Schweißteile: besteht aus dem Schweißen von fünf Extrusionsrollen, zwei Schraub- und einem Polsterrack
3. Schärfteile: besteht aus vier Rahmen von vier Rollenrägern
4Elektrische Steuerung: durch Mehrpunktsteuerung
