2018 galvanisierte der neue hohen Qualität automatische und aufschlitzende Hochgeschwindigkeitsministahllinie Maschine für Randbandpreis

2018 Neue hochwertige automatische Mini galvanisierte und Stahl Schneidmaschine für Randband Preis

Einleitung:
Die Dichte-Platte-Schnitt-Länge-Linie kann dem Wunsch des Kunden nach maximaler Liniegeschwindigkeit von 20 m/min entsprechen, indem ein Spulenstreifen entwickelt und ausgeglichen wird und dann der ausgeglichene flache Streifen bis zu einer bestimmten Länge der Blätter geschoren wird.

Die Schnittlinie (Platten-CTL-Linienmaschine) besteht aus einer Vornivelliermaschine und einer Feinnivelliermaschine, die von Gleichstrom- oder Wechselstrommotoren angetrieben wird, und die Längenbindung erfolgt durch Encoder, der Scher-Stil ist Stop-Shear.

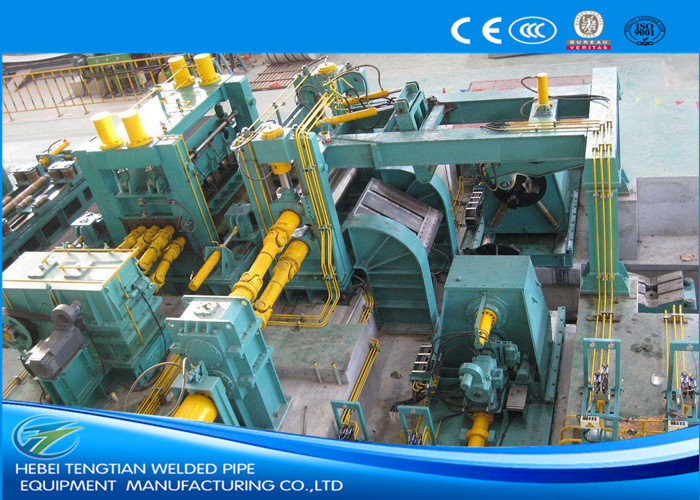

Die Dicke Platte Schnitt-zu-Länge-Linie besteht aus: Spulen-Ladwagen, Double-Mandrel-Decoiler, Portal-Stil Spulen-Kopf Führer, Presse und Schaufel-Ausrüstung, Prise-Fütterung & Vornivellierung, Übertragung Tisch,(Seitenführer), Randschneider, Randschrottwickler, Übertragungstisch), Seitenführer, Hauptnivelliermaschine, Endblatt-Sendungsausrüstung, Längenbindungskoder, Hydraulische Schere,Ausrüstung für die Auslieferung von Rolltischen und Platten, pneumatisch aufstapelnder Tisch, hydraulisches System, elektrisches Steuerungssystem usw.

Die Dicke-Platte-Schnittlinie (Platte-CTL-Linienmaschine) passt Stahlspulen mit einer Dicke von: (3~12mm, 4~16mm, 5-20mm) und einer wechselbaren Breite,und die Länge der fertigen Blätter hängen vom praktischen Bedarf des Kunden ab..

Vorteile und Eigenschaften unserer Spulen-Schneidmaschine:
1Die Liniengeschwindigkeit kann bis zu 20 m/min betragen, 4-5 Stück/min.
Ausgleichsgenauigkeit: ± 1,5 mm/m2
Präzision der Blechlänge: ± 0,5 mm/m
Präzision der diagonalen Länge des Blechs: ±1 mm/m
2Das Gewicht der dicken Plattenrollen beträgt bis zu 30 t, 35 t oder 40 t, ein Doppel-Kegel-Decoiler ist geeignet.
3Ein starker Portal-Style-Schleifkopföffner mit Schleifkopfführer, Presse und Schaufel kann sicherstellen, dass das Entwickeln reibungslos abläuft.
4- Für die Herstellung von flachen Stahlblechen sollte der Durchmesser der Nivellierungswalzen wissenschaftlich angemessen sein.Wir bestätigen Durchmesser der Nivellierungswalzen durch tatsächliche Erfahrungen und technische Berechnungen bei der Verarbeitung der Platte Schnitt-zu-Länge-Linie.
5Die in der Sicherungsklammer eingebauten Sicherungswalzen können die Ausgleichswalzen fest nach oben steuern, um sicherzustellen, dass die Ausgleichswalzen während der Ausgleichung nicht verformt werden.
6Die zweimalige Nivellierung ist in der dicken Längenlinie der Platte angeordnet, um einen guten Nivellierungseffekt zu gewährleisten.
Der Kunde kann wählen, ob er einen Kantentrimmer einbinden möchte, um die nutzlosen Kanten abzuschneiden.
7Die Endblattversandanlage schickt die fertigen Blätter auf den pneumatischen Verpackungstisch.
8Wir übernehmen hochwertige Teile für die Platten-CTL-Leitung von bekannten Markenunternehmen, z.B. Mitsubishi PLC-Steuerung, Yuken/Fuxin hydraulische Teile, HRB/ZWZ/SKF-Lager usw.

Die Einzelheiten der Spezifikation wie folgt:

Maschine für die Verarbeitung von Platten mit CTL-Linien
Streifenbreite: 500 bis 1500 mm/800 bis 2000 mm/1100 bis 2500 mm
Ausgleichswalze: Φ220mm, 11 Stück
Material der Nivellierungswalze: 40Cr, HRC54-55

Maschine für die Linienführung mit Platten CTL Leistung für die Nivellierung: 160 kW Gleichstrommotor + Drehzahlregelung Eurotherm 590 Gleichstrom.
Schneidgeschwindigkeit: (0~20) m/min, einstellbar

Spezifikationsformular der Spulen-Schneidmaschine:
