SKD11 Blade Slitter Mill Geschwindigkeit 50m / Min 250KW Leistung 440V Stahlschneidmaschine

SKD11 Blade Slitter Mill Geschwindigkeit 50m / Min 250KW Leistung 440V Stahlschneidmaschine

Einleitung:

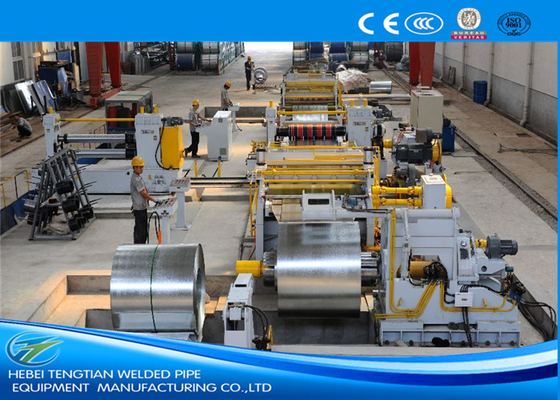

Diese dicke Platten-Schneidlinie, auch Metallspulen-Schneidmaschine genannt, ist in der Lage, dicke Stahlmasterspule in kleine Baby-Spulen zu schneiden.mit einer Breite von mehr als 20 mm,, Portalstil Spulenkopf Führer, Presse und Schaufel Ausrüstung, doppelte Walzen Klemmen Fütterung, fünf Walzen Nivellierer, Endschneider, Rollen Tisch, Zentralen Ausrichtungsgerät, Scheiben Schneider, Schrottwickler, Loch Akkumulator,Vortrenn- und Spannungsgerät, Portal-Stil Spulen-Trenn- und Presser, Rückschub, Spulen entladen Wagen, hydraulische Steuerung und elektrische Steuerung.
Kapazität verschiedener Modelle von Stärke-Blatt-Schneidlinien (Metallspulen-Schneidmaschine):
Banddicke: (3~12) mm, (4-16) mm, (5~20) mm;
Streifenbreite: 500-1800 mm, 800~2000 mm oder 1000~2200 mm.

2. Doppelkähnchen-Mandel-Decoiler, nicht nur für große Spulen wie 35T oder 40T, sondern auch für das Laden von Spulen auf den Decoiler.
3Die Spulenladenwagen verfügen über eine Trägerplattform mit zwei drehbaren Rollen an den Randkanten, während sie die Spulen auf den Doppel-Kegel-Entwickler laden, um einerseits eine große Spüle fest zu stützen, andererseitsDoppelwalzen auf der Rollenfahrzeugplattform drehen sich synchron mit dem Entwickelmandrel.
4Die Festigkeit aller Walzen und Wellen steigt mit der Stahlstreifenstärke.
5Die Doppelkörper-Schrottwickler werden von zwei Drehmomentmotoren und zwei Drehzahlreduktoren angetrieben.
6Der Rückwärtsspannungsgerät des Metallspulen-Schlitters oder der Blechschneidlinie hat eine solide Fünfwalz-Spannungsstruktur, die eine stabile und gleichmäßige Spannung für den Rückwärtsspannung bietet.
7Der Spulendrücker ist auf dem Rückspulen montiert, um die Spulen beim Entladen der Spaltspulen herauszuschieben.
8. AC-Motoren und Geschwindigkeitsreduktoren treiben den Pinch-Feeder und den Fünf-Roller-Leveler und den Fünf-Roller-Tensioner an, während DC-Motoren und Geschwindigkeitsreduktoren den Slitter und den Recoiler antreiben.
9Die elektrische Steuerung der Spulen-Schneidmaschine: Parker Eurotherm 590 Drehzahlregler + PLC-Steuerung.

Arbeitsprozess:
Beförderung der Spirale ∆ Entwickler mit Doppelmandel ∆ Beförderung mit Spirale, Pressen und Schaufeln ∆ Beförderung mit Doppelwalzen, five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Haupttechnischer Parameter

Material der Spulen: HR/CR Kohlenstoffstahl wie Q235, verzinkte Platte, farbige Stahlplatte usw.
Banddicke: (4~16) mm
Metallspulen-Slitter Streifenbreite: 800~2200mm
Maschine zum Schneiden von Spulen Max. Spulengewicht: 40000 kg

Durchmesser der Nivellierungswalzen und Spannwalzen: Φ230
Durchmesser der Schlittschachtel: Φ360
Metallspulen-Slitter-Scheibe: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Durchmesser des Rückhaltblocks: Φ760 mm
Spulen-Schneidmaschine Trennscheiben: 65Mn, OD250 x ID110 x T10/20mm
Gleichstrommotoren für Splitter und Rückwärtswärmer: 200 kW, 250 kW.
Schnittgeschwindigkeit: (0~30) m/min, einstellbar

Die Schneidmaschine wird normalerweise nach den Anforderungen des Kunden angepasst, solange Sie uns die Parameter und Anforderungen zur Verfügung stellen.und dann haben wir für Sie eine geeignete Maschinen-Ausrüstung Schema entworfen.
