Material: | HRC, zyklische Blockprüfung, galvanisiertes Stahlblech | Spannung: | 220/380/415/420/440V |
---|---|---|---|
Mühlgeschwindigkeit: | Maximales 120m/min | Garantie: | 1 Jahr |
Blatt: | Rundmesser | Breiten-Toleranz: | +/-0.05MM |
Kontrolle: | SPS | Kundendienst erbracht: | Führt verfügbar aus, um Maschinerie übersee instandzuhalten |
Markieren: | Längsteilanlage Machine,Streifentrennsäge |

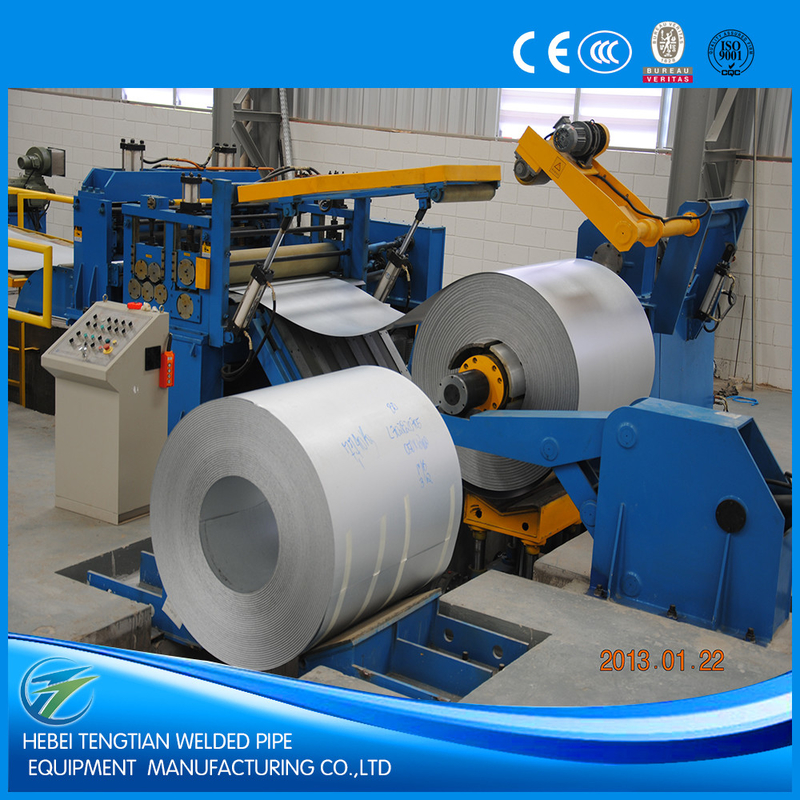

Hohe Präzision halbautomatische Blechtafel-Stahltrennsäge
Ausrüstungsbeschreibung
Eine aufschlitzende Linie, auch genannt Trennsäge, ist für das Abwickeln der Metallspule in einen Streifen, das Aufschlitzen sie in schmalere Streifen der erforderlichen Breite und zurückdrängen sie für Verkauf oder das folgende Verfahren passend.
Das Aufschlitzen der Linie kann in den dünnen Streifen, der Linie aufschlitzen und in den starken Streifen kategorisiert werden, der Linie für die Stärke des Streifens oder des Kupferstreifens aufschlitzt Linie, Silikonstahl, Edelstahl, Aluminium, den Kohlenstoffstahlstreifen aufschlitzen Linie aufschlitzt, usw. für das verarbeitete worden Material.
Eine aufschlitzende Linie wird aus verfasst
1. Pupin-Spulen-Auto
2. Uncoiler
3. Streckergerät
4. Klemme-roll&leveler u. hydraulische Schermaschine
5. Schleifengrube
6. Führungschiene
7. Slitter
8. Übergangsplattform u. Schrottwinde
9. Schleifengrube
10. Spannungsstation
11. Recoiler
12. Entleerung des Spulenautos
Nehmen Sie hiermit als Beispiel einen dünnen Streifen, der die Linie aufschlitzt, die für das Abwickelen, das Aufschlitzen und das Zurückdrängen des kaltgewalzten Kohlenstoffstahls, heißen galvanisierten Stahlstreifen mit Stärkestrecke 0.3-3.0mm und Breitenstrecke 800-1250mm benutzt wird.
Technischer hauptsächlichparameter
Material: Kaltgewalzter, warm gewalzter Kohlenstoffstahl, galvanisierter Stahl.
Materielle Stärke: 0.3-3.0mm
Materielle Breite: 800-1250mm
Spule Identifikation.: Φ508mm/Φ610mm
Spule O.D.: ≤Φ2000mm
Spulengewicht: 20 Tonnen maximal
Breite des schmalsten Streifens aufgeschlitzt in: 25mm (Streifen thickness≤1mm)
Breitenschnittgenauigkeit: ±0.05mm (Streifen thickness≤1), ±0.1mm (Streifen thickness>1.5mm)
Aufschlitzen von Büro: 0.03minimum, 5% der Reisestärke
Nein des Aufschlitzens: 25no. (thickness1mm), 12no. (thickness2mm), 7no. (Stärke 3mm)
Linie Arbeitsgeschwindigkeit: 150m/min maximal
Gesamtleistung: Approx.210kw
Linie Maschine aufzuschlitzen ist normalerweise wird besonders angefertigt entsprechend den Anforderungen des Kunden, solange Sie Parameter und Anforderungen für uns zur Verfügung stellen, und dann entwarfen wir für Sie einen passenden Maschinerieausrüstungsentwurf.
Ist unten ein Teil der Modelle, die durch Tengtian entworfen sind
Modell | Streifen-Stärke | Streifen-Breite | Spulen-Gewicht | Geschwindigkeit | Gesamtleistung | Bereich besetzt |
(Millimeter) | (Millimeter) | (Tonne) | (m/min) | (Kilowatt) | (M) | |
TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
